平臺附件系列
圓柱角尺
主要用于工作直角的檢驗和劃線,檢驗零件或部件有關表面的相互垂直度,可作為90°測量基準。

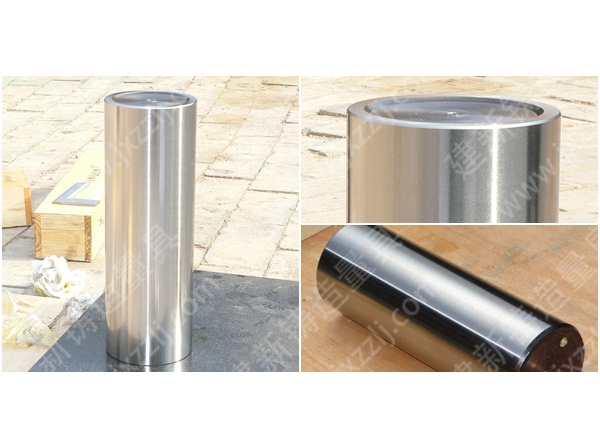

圓柱直角尺 cylindersq uaers
測 量 面 為一圓柱面的直角尺。
主要用于工作直角的檢驗和劃線，檢驗零件或部件有關表面的相互垂直度，可作為90°測量基準。

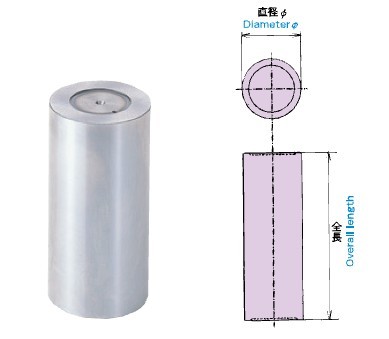

圓柱角尺結構說明：兩端應有凹面及中心孔，在非基面一端應加標志及提手。高度h大于或等于500mm的圓柱角尺允許制成空心式結構。
| 規格mm | 測量面對基準面垂直度 | 測量面平面度或直線度 | 基面平面度或直線度 | ||||||
| 精度等級um | |||||||||
| 00 | 0 | 1 | 00 | 0 | 1 | 00 | 0 | 1 | |
| φ70×200 | 2 | 4.5 | 9 | 1 | 1.5 | 3 | 1 | 2 | 4.5 |
| φ80×200 | 2 | 4.5 | 9 | 1 | 1.5 | 3 | 1 | 2 | 4.5 |
| φ80×315 | 3 | 6 | 11 | 1 | 2 | 4 | 1.5 | 3 | 6 |
| φ100×500 | 4 | 8 | 15 | 1.5 | 2.5 | 5 | 2 | 4 | 8 |
| φ125×630 | 4.5 | 9 | 18 | 1.5 | 3 | 6 | 2.5 | 4.5 | 9 |
| φ140×800 | 5 | 10 | 20 | 1.5 | 3 | 7 | 2.5 | 5 | 10 |
| φ160×1000 | 6 | 12 | 25 | 2 | 4 | 8 | 3 | 6 | 12 |
建新鑄造 - 集設計、鑄造、機加工、安裝調試、售前、售中、售后服務于一體
四十年生產經驗 - 遠銷國內外 - 獨立工業園工廠 - 稱心的服務
建新鑄造是華北一個久負盛名的鑄鐵平臺和鑄鐵量具的生產商，出口商。產品線包括鑄鐵平臺平板，三維柔性焊接平臺、試驗平臺、鐵地板、 三坐標測量平臺、T型槽裝配平臺、檢驗劃線平臺、 T型槽地軌，機床機械鑄件，花崗石平臺及量具等，多年來積累了大量的行業經驗， 為東風汽車、廈門金龍、濟南重卡、中汽研、一汽豐田、北方車輛研究所等主機廠家做過各種型式的鑄鐵平臺。我們是具有近40年歷史的老企業，業界口碑一直非常良好。
我們期待可以用多年地行業經驗幫您解決切實地工作問題。京滬高鐵-滄州西站是離我公司最近的高鐵站點，歡迎您的來訪或者電話交流！
